Van het Roestvrije staalschroeven van DIN 931 A4 70 SS 316 van de Notenbouten M2x8 de Draad van de Hexuitdraaiglb Schroeven gedeeltelijk
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xNorm | DIN931 | Materiaal | Roestvrij staal 316 |
---|---|---|---|
Rang | A4-70 | Eindig | Schoon en Helder |
Specificatie | Iso3506-1 | Draad | Ruw |
Systeem van meting | Metrisch | Hoofdtype | Externe Hexuitdraai |
Draadtype | Gedeeltelijke Draad | Het hoofd Merken | Identiteitskaart en A4-70 van de fabrikant |
Hoog licht | ss 316 de Notenbouten van Roestvrij staalschroeven,De bout van DIN 931 a4 70,m2x8 hexuitdraaiglb schroeven |

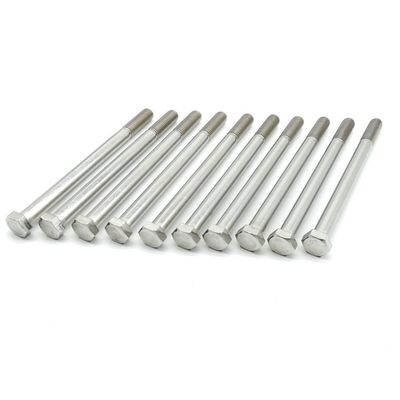

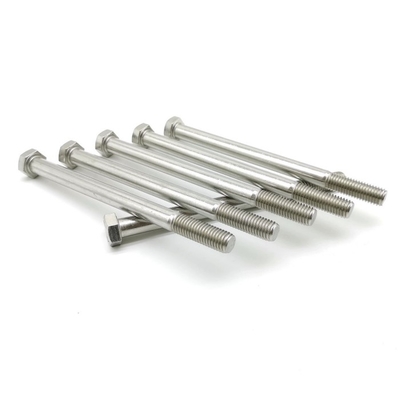

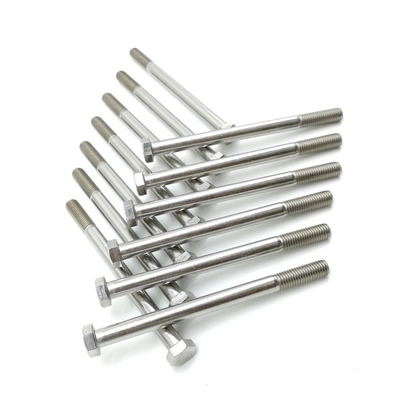

Roestvrij staal 316 van DIN931 A4-70 de Draad van de Hexuitdraaiglb Schroeven van Hexuitdraaibouten gedeeltelijk
Productomschrijving:
De super-corrosie-bestand 316 Hoofdschroeven van de Roestvrij staalhexuitdraai
Corrosiebestendiger dan 18-8 roestvrij staalschroeven, hebben deze 316 roestvrije schroeven uitstekende weerstand tegen chemische producten en zout water.
Zij kunnen mild magnetisch zijn. De lengte wordt gemeten van onder het hoofd.
Roestvrij staal 316 kan in dezelfde toepassingen worden gebruikt.
Mechanische eigenschappen:
Staalkwaliteit | A4 |
Bezitsklasse | 70 |
Treksterkte | 700Mpa min. |
Spanning bij 0,2% permanente spanning | 450Mpa min. |
Verlenging na breuk | 0.4d |
Productspecificaties:
Gedeeltelijk ingepaste hexuitdraaibout & Hexuitdraaiglb Schroeven | ||||||||||||||
DIN931-1987 | ||||||||||||||
D (mm) | P (mm) | B (mm) | ds (mm) | k (mm) | S (mm) | |||||||||
L≤125 | 125<L≤200 | L>200 | min | Maximum | A | B | min | Maximum | ||||||
A | B | min | maximum | min | maximum | A | B | |||||||
M1.6 | 0,35 | 9 | / | / | 1.46 | / | 1.6 | 0,98 | 1.22 | / | / | 3.02 | / | 3.2 |
M2 | 0,4 | 10 | / | / | 1.86 | / | 2 | 1.28 | 1.52 | / | / | 3.82 | / | 4 |
M2.5 | 0,45 | 11 | / | / | 2.36 | / | 2.5 | 1.58 | 1.82 | / | / | 4.82 | / | 5 |
M3 | 0,5 | 12 | / | / | 2.86 | / | 3 | 1.88 | 2.12 | / | / | 5.32 | / | 5.5 |
M3.5 | 0,6 | 13 | / | / | 3.32 | / | 3.5 | 2.28 | 2.52 | / | / | 5.82 | / | 6 |
M4 | 0,7 | 14 | / | / | 3.82 | / | 4 | 2.68 | 2.92 | / | / | 6.78 | / | 7 |
M5 | 0,8 | 16 | 22 | / | 4.82 | / | 5 | 3.35 | 3.65 | / | / | 7.78 | / | 8 |
M6 | 1 | 18 | 24 | / | 5.82 | / | 6 | 3.85 | 4.15 | / | / | 9.78 | / | 10 |
M7 | 1 | 20 | 26 | / | 6.78 | / | 7 | 4.65 | 4.95 | / | / | 10.73 | / | 11 |
M8 | 1.25 | 22 | 28 | / | 7.78 | / | 8 | 5.15 | 5.45 | / | / | 12.73 | / | 13 |
M10 | 1.5 | 26 | 32 | 45 | 9.78 | / | 10 | 6.22 | 6.56 | / | / | 16.73 | / | 17 |
M12 | 1.75 | 30 | 36 | 49 | 11.7 | / | 12 | 7.32 | 7.68 | / | / | 18.67 | / | 19 |
M14 | 2 | 34 | 40 | 53 | 13.7 | / | 14 | 8.62 | 8.98 | / | / | 21.67 | / | 22 |
M16 | 2 | 38 | 44 | 57 | 15.7 | 15.6 | 16 | 9.82 | 10.18 | 9.71 | 10.29 | 23.67 | 23.16 | 24 |
M18 | 2.5 | 42 | 48 | 61 | 17.7 | 17.6 | 18 | 11.28 | 11.72 | 11.15 | 11.85 | 26.67 | 26.15 | 27 |
M20 | 2.5 | 46 | 52 | 65 | 19.7 | 19.5 | 20 | 12.28 | 12.72 | 12.15 | 12.85 | 29.67 | 29.16 | 30 |
M22 | 2.5 | 50 | 56 | 69 | 21.7 | 21.5 | 22 | 13.78 | 14.22 | 13.65 | 14.35 | 31.61 | 31 | 32 |
M24 | 3 | 54 | 60 | 73 | 23.7 | 23.5 | 24 | 14.78 | 15.22 | 14.65 | 15.35 | 35.38 | 35 | 36 |
M27 | 3 | 60 | 66 | 79 | / | 26.5 | 27 | / | / | 16.65 | 17.35 | / | 40 | 41 |
M30 | 3.5 | 66 | 72 | 85 | / | 29.5 | 30 | / | / | 18.28 | 19.12 | / | 45 | 46 |
M33 | 3.5 | 72 | 78 | 91 | / | 32.4 | 33 | / | / | 20.58 | 21.42 | / | 49 | 50 |
M36 | 4 | 78 | 84 | 97 | / | 35.4 | 36 | / | / | 22.08 | 22.92 | / | 53.8 | 55 |
M39 | 4 | 84 | 90 | 103 | / | 38.4 | 39 | / | / | 24.58 | 25.42 | / | 58.8 | 60 |
M42 | 4.5 | 90 | 96 | 109 | / | 41.61 | 42 | / | / | 25.58 | 26.42 | / | 63.1 | 65 |
M45 | 4.5 | 96 | 102 | 115 | / | 44.38 | 45 | / | / | 27.58 | 28.42 | / | 68.1 | 70 |
M48 | 5 | 102 | 108 | 121 | / | 47.38 | 48 | / | / | 29.58 | 30.42 | / | 73.1 | 75 |
M52 | 5 | / | 116 | 129 | / | 51.26 | 52 | / | / | 32.5 | 33.5 | / | 78.1 | 80 |
M56 | 5.5 | / | 124 | 137 | / | 55.26 | 56 | / | / | 34.5 | 35.5 | / | 82.5 | 85 |
M60 | 5.5 | / | 132 | 145 | / | 59.26 | 60 | / | / | 37.5 | 38.5 | / | 87.8 | 90 |
M64 | 6 | / | 140 | 153 | / | 63.26 | 64 | / | / | 39.5 | 40.5 | / | 92.8 | 95 |
M68 | 6 | / | 148 | 161 | / | 67.26 | 68 | / | / | 42.5 | 43.5 | / | 97.8 | 100 |
M72 | 6 | / | 156 | 169 | / | 71.26 | 72 | / | / | 44.5 | 45.5 | / | 102.8 | 105 |
M76 | 6 | / | 164 | 177 | / | 75.26 | 76 | / | / | 47.5 | 48.5 | / | 107.8 | 110 |
M80 | 6 | / | 172 | 185 | / | 79.26 | 80 | / | / | 49.5 | 50.5 | / | 112.8 | 115 |
M90 | 6 | / | 192 | 205 | / | 89.13 | 90 | / | / | 56.4 | 57.6 | / | 127.5 | 130 |
M100 | 6 | / | / | 225 | / | 99.13 | 100 | / | / | 62.4 | 63.6 | / | 142.5 | 145 |
M110 | 6 | / | / | 245 | / | 109.1 | 110 | / | / | 68.4 | 69.6 | / | 152.5 | 155 |
M125 | 6 | / | / | 275 | / | 124 | 125 | / | / | 78.4 | 79.6 | / | 177.5 | 180 |
M140 | 6 | / | / | 305 | / | 139 | 140 | / | / | 87.3 | 88.7 | / | 195.4 | 200 |
M160 | 6 | / | / | 345 | / | 159 | 160 | / | / | 99.3 | 100.7 | / | 225.4 | 230 |
Eindig:
Tenzij anders gespecificeerd, zullen de bevestigingsmiddelen overeenkomstig dit deel van ISO 3506 geleverde schoon en helder zijn. Voor maximumcorrosieweerstand, wordt de passivering geadviseerd. Wanneer de passivering wordt vereist, zal het
wordt gepresteerd overeenkomstig ISO 16048. De bevestigingsmiddelen die worden gepassiveerd kunnen bovendien met het symbool „P“ na de symbolen voor staalkwaliteit en bezitsklasse worden gemerkt.
